天辰环保-单效废水蒸发器在热敏性物料行业的应用

信息来源:本站 | 发布日期: 2021-11-30 | 浏览量:
关键词:天辰环保-单效废水蒸发器在热敏性物料行业的应用

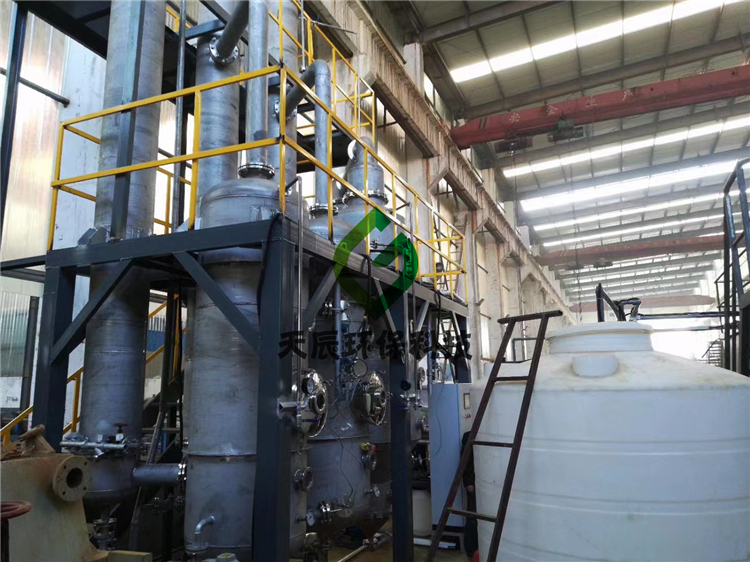

单效降膜蒸发器

一、申请用途及适用范围

单效降膜蒸发器用于食品、化工、制药等行业液体的低温蒸发,可连续进料和出料。它对产品的颜色、风味和营养成分影响不大,尤其适用于牛奶等热敏性物质的蒸发。

二、主要技术参数

水分蒸发量300Kg/h-2000Kg/h

物料处理能力500L/h-6000L/h

根据物料性质的进料浓度(由客户提供)

根据材料性质的排放浓度(由客户提供)

蒸发温度≤65~70℃

根据材料性质确定的进料温度(由客户提供)

进水温度25℃

冷却水消耗量30~50T/h

蒸汽压力≥0.8Mpa

蒸汽消耗≈ 蒸发量

电机功率符合设计要求

三、 主要结构特点及工作原理

1、 主体结构

与物料接触的单效降膜蒸发器设备,二次蒸汽和冷凝水部件采用不锈钢部件,部件如下。

降膜加热室、冷凝器、分离室、热压泵、排放泵、蒸汽冷凝泵、真空泵、蒸汽调节阀、测量仪表、机架、电气控制箱、工艺管道(见设备外形图)。

2、 特征

2.1降膜加热室采用不锈钢结构,降膜室下部装有便于拆卸的法兰,便于检查降膜管,降膜室下端装有观察镜,用于观察蒸汽凝结水的状况。

2.2降膜室顶部设有喷雾进料和强制分膜装置,使物料在降膜管内壁均匀形成一层膜,避免“烧焦管”现象。

2.3下降膜室的下板和分离室的上部装有清洗喷嘴,以便彻底清洗。

2.4蒸汽量由柱塞阀调节,以确保出口处的牛奶浓度。

2.5框架由不锈钢方管制成。

2.6冷凝室采用管式冷凝器,冷却水可循环使用。

3、 工作原理

根据牛奶蒸发浓缩的原料加工从降膜室顶部通过布膜装置均匀分布在降膜管内壁,牛奶凭借自身重力和二次蒸汽的作用自上而下成膜流动,并同时与降膜管外壁加热蒸汽换热蒸发,蒸发后的牛奶和二次蒸汽进入分离室进行气液分离,牛奶经排出泵排出,如果牛奶浓度不符合要求,可通过柱塞将液体与牛奶分离。如果牛奶浓度未达到要求的水平,则通过柱塞阀调整蒸汽量,以确保出口处的牛奶浓度。如果牛奶浓度未达到要求的水平,则通过柱塞阀调整蒸汽量,以确保出口处的牛奶浓度。如果牛奶浓度超过要求的水平,蒸汽控制阀的蒸汽进口体积将减小,直到牛奶浓度达到要求的水平。二次蒸汽进入板式冷凝器,并用冷却水冷却。不可冷凝气体由真空泵吸出,这也确保了系统在真空下工作。单效降膜蒸发器

一、申请用途及适用范围

单效降膜蒸发器用于食品、化工、制药等行业液体的低温蒸发,可连续进料和出料。它对产品的颜色、风味和营养成分影响不大,尤其适用于牛奶等热敏性物质的蒸发。

二、主要技术参数

水分蒸发量300Kg/h-2000Kg/h

物料处理能力500L/h-6000L/h

根据物料性质的进料浓度(由客户提供)

根据材料性质的排放浓度(由客户提供)

蒸发温度≤65~70℃

根据材料性质确定的进料温度(由客户提供)

进水温度25℃

冷却水消耗量30~50T/h

蒸汽压力≥0.8Mpa

蒸汽消耗≈ 蒸发量

电机功率符合设计要求

三、 主要结构特点及工作原理

1、 主体结构

与物料接触的单效降膜蒸发器设备,二次蒸汽和冷凝水部件采用不锈钢部件,部件如下。

降膜加热室、冷凝器、分离室、热压泵、排放泵、蒸汽冷凝泵、真空泵、蒸汽调节阀、测量仪表、机架、电气控制箱、工艺管道(见设备外形图)。

2、 特征

2.1降膜加热室采用不锈钢结构,降膜室下部装有便于拆卸的法兰,便于检查降膜管,降膜室下端装有观察镜,用于观察蒸汽凝结水的状况。

2.2降膜室顶部设有喷雾进料和强制分膜装置,使物料在降膜管内壁均匀形成一层膜,避免“烧焦管”现象。

2.3下降膜室的下板和分离室的上部装有清洗喷嘴,以便彻底清洗。

2.4蒸汽量由柱塞阀调节,以确保出口处的牛奶浓度。

2.5框架由不锈钢方管制成。

2.6冷凝室采用管式冷凝器,冷却水可循环使用。

3、 工作原理

根据牛奶蒸发浓缩的原料加工从降膜室顶部通过布膜装置均匀分布在降膜管内壁,牛奶凭借自身重力和二次蒸汽的作用自上而下成膜流动,并同时与降膜管外壁加热蒸汽换热蒸发,蒸发后的牛奶和二次蒸汽进入分离室进行气液分离,牛奶经排出泵排出,如果牛奶浓度不符合要求,可通过柱塞将液体与牛奶分离。如果牛奶浓度未达到要求的水平,则通过柱塞阀调整蒸汽量,以确保出口处的牛奶浓度。如果牛奶浓度未达到要求的水平,则通过柱塞阀调整蒸汽量,以确保出口处的牛奶浓度。如果牛奶浓度超过要求的水平,蒸汽控制阀的蒸汽进口体积将减小,直到牛奶浓度达到要求的水平。二次蒸汽进入板式冷凝器,并用冷却水冷却。不可冷凝气体由真空泵吸出,这也确保了系统在真空下工作。
